DIY - 스프링프리 트램폴린 조립 Springfree Trampoline Assembly

이제 메인 포스팅을 블로거로 하고, 링크 포스팅을 네이버 포스트로 옮기기로 했다. 그리고 나서 첫번째 포스팅이 바로 이 스프링프리 트램폴린 조립이다.

조립이 뭐 어렵겠나... 라고 생각하는 사람들에게는 별 도움이 안되겠지만, 트램폴린만 벌써 3개째 조립하고 해체해 본 무적천위에게는 역시 조립과 해체가 가장 힘들다. 이글에서 설명을 할지 그냥 넘어갈지 모르겠지만, 일반적인 트램폴린도 스프링 연결이 상당히 힘들다... Springfree Trampoline은 말만 Spring Free이지 Rod가 스프링 역할을 하고, 이 로드를 매트에 결속하는데 엄청난 힘이 들어간다. 스프링프리 조립 매뉴얼 또는 동영상을 보면 2인1조로 하게 되는데... 그것도 실제 해보면 상당히 힘들다.

따라서, 이 포스팅에서는 설치하면서 깨닳은 몇가지 노하우를 전달할까 한다. 도움이 될지도 모르니...

전반적 스펙은 일단 이렇다.

http://www.springfreetrampoline.ca/trampolines/large-square-trampoline

11x11ft으로 전에 쓰던 12ft 원형 트램폴린을 대처할 목적으로 샀는데...

http://www.canadiantire.ca/en/pdp/jumptek-trampoline-12-ft-0840211p.html#srp

이게 스프링프리다 보니 매트 사이즈가 거의 제품의 크기로 보면 된다. 게다가 사각형이라 원형보다 공간이 더 많다.혹시나 설치공간이 정해져 있다면 구매시 크기를 먼저 고려해보자 (구매시 원형인줄 알고 샀다가 설치할때 보니 네모...)

설치단계:

1. 일단 박스를 나열한다. Tgoma를 포함해 총 4박스 인데, 1번 박스에 다리와 매트가, 2번 3번 박스에 프레임과 로드 등이 들어 있다.



2. 프레임을 모두 꺼내서 나열한다.

3. 다리를 꺼내서 나열한다.

4. 프레임과 다리를 조립한다.

※팁, 혼자서 조립할때는 프레임을 뒤집고, 프레임을 먼저 볼트와 너트로 결속한다. 뒤집힌 상태에서 다리를 넣어서 (다리가 프레임과 프레임을 연결한다) 볼트와 너트로 결속한다. 일단 땅이 젖어 있으면 안좋다. 흙이나 이물질이 프레임에 있는 로드 홀더에 들어가서 나중에 긁어내기 힘들다. 크게 2개로 나누고 조립한 다음 뒤집어서 합치고, 프레임을 결속하고 다리를 결속한다.

5. 세이프티 네트 (enclosure)의 위치를 잡고, 로드를 끼운다. 세이프티 네트의 구멍에 로드를 끼워 넣고, 프레임의 로드를 끼운다.

6. 로드를 모두 끼웠으면, 이제 매트를 설치한다. 매트 설치가 트램폴린 설치에서 가장 힘든 부분이다. 2인 1조를 권장하고, 힘이 좀 쎄다 생각하면 혼자 설치해도 된다.

※팁, 혼자서 하나 둘이서 하나... 여러가지 방법이 있겠지만, 무적천위가 여러번 시도 하고 가장 쉬웠던 방법을 설명한다... 일단, 설치시 매뉴얼을 읽었으면 알겠지만, 프레임의 파란점에 꽂혀있는 로드에 매트의 파란태그를 연결한다.

※팁, 매트 하단에 있는 "플라스틱 매트 커넥터" 이 커넥터는 항상 매트 밖에 걸려 있어야 한다. 조립시 이게 안으로 들어가는 일이 있는데... 상황이 안좋으면, 박아놓은 로드를 전부 다 풀어야 하는 경우가 있다... 설치시 꼭 확인하자.

※팁, 처음부터 끝까지 설치 하려고 하지말고, 중간중간에 미리 설치를 하자. 무적천위의 경우 처음부터 설치해서 나가다가 도중에 힘들어서 전부다 풀고 다시 했음. 무적천위가 인터넷 검색으로 확인한 가장 쉬운 방법은 일단, 프레임의 파란점과 매트의 파란태그를 빙 둘러서 모두 먼저 연결을 해놓고, 2~3개 단위로 텐션을 조절하면서 마주설치 하는 것이 좋다. 쉽게 말해 각면을 1234로 번호를 먹인다면, 1번에 3개 설치 하고 3번에 3개 설치, 2번에 3개 설치하고 4번에 3개 설치 처럼 계속 돌아가면서 설치 하는 것이 편했다.

※팁, 왼손으로 로드커넥터를 못 움직이게 매트와 함께 잡고, 오른손으로는 로드를 잡는게 (오른손 잡이) 편하다. 매뉴얼이나 인터넷에 나온대로 오른팔 팔꿈치를 배에 대고 다리와 엉덩이로 (몸으로) 로드를 민다. 로드를 밀때는 커넥터에 가까이 밀지 말자. 밀었다가 힘을 빼면서 돌아올때 커넥터에 끼워 넣는다. 몸으로 밀때 가까이 하면, 커넥터가 밀리면서 안을 들어가는 일이 많음.

7. 세이프티 네트를 로드 끝으로 밀어서 올려 놓는다.

8. 로드와 세이프티 네트를 모두 설치 했다면, Tgoma 설치에 들어간다. 만약 없다면, 그냥 다음 단계로 넘어가도 된다. (세이프티 네트는 아직 꽂지 않았다.)

8-1. Tgoma 설치: Tgoma 설치도 둘이 하면 편하다. 일단 안에서 하는 사람이 더 힘들지만... 위에서 눌러주고 (로드사이로 손을 올려서 해도 된다.) 작업하는게 더 편하다.

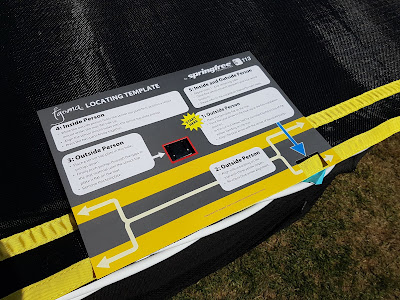

8-2. 매뉴얼을 읽고, 설치 가이드를 위치하고 센서 홀더를 설치한다.

8-3. 센서 홀더 설치가 끝나면, 클립을 설치한다.

8-4. 클립 설치가 끝나면 센서를 설치한다. 설명서를 읽어보면 알겠지만 센서에 방향이 있어서 안들어가면 돌려서 설치한다.

8-5. 센서 전선을 클립에 끼워서 온다.

8-6. Tgoma 본체 (배터리팩 + 메인유닛)를 입구 왼쪽 다리 왼쪽 봉에 설치한다. (설명서 상에는 이게 처음이다. 글을 적다가 까먹었음... 그냥 지금 설치해도 상관 없다.)

8-7. 센서 전선을 슬립에 넣고 로드에 감는다.

8-8. 센서 커넥터를 티고마 본체에 연결한다.

9.세이프티 네트에 네트로드를 연결한다. 윗부분에 동그란 것이 네트 슬립으로 들어가서 딸깍 소리가 날때까지 꽂는다.

10. 세이프티 네트 로드를 세워서 프레임에 네트 로드 홀더에 꽂는다. 이때 세이프티 클립을 뽑고, 로드를 꽂고, 세이프티 클립을 다시 꽂는다.

※팁, 모양상 세이프티 클립이 완전이 들어가게 설계되어 있는데, 가끔 안들어가는 것이 있을 것이다. 이건 로드 겉에 있는 파이프가 홀더에 밀어 넣을때 아래로 벗겨지면서 로드 내부에 있는 플라스틱의 홈을 막아서 그렇다. 다시 빼고 파이프를 위로 밀어 올린후 살짝 로드 홀더에 넣어야 한다.

이렇게 하면, 프램폴린 조립이 끝난다.
